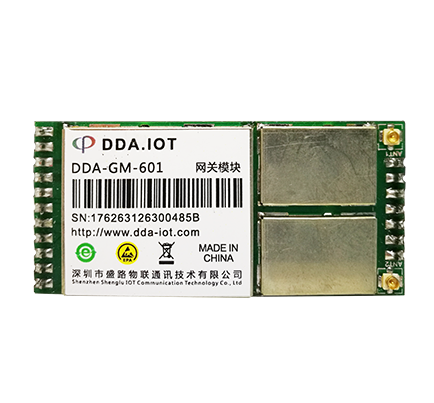

DDA网关模块DDA-GM-601

        系统包括1 个网关(网关由网关模块与业务MCU 及外围线路组成),不超过2000 个的终端(终端由终端模块与业务MCU 及外围线路组成),即网关可支持最大2000 个终端之间的数据交互。
        采用窄带共享的分时通信,应对物联网的通信频段资源的精细耗费要求。通信处理功能主要集中在网关模块完成。最小无线通信单元10 毫秒,服务质量=90+次通信/秒。
        最大终端轮询周期25 秒。

  • 功能描述
  • 技术参数
        DDA无线网关对系统无线通讯进行集中管理,控制及管理各个无线终端;
        开发板提供互联网接口,实现无线网与互联网的互通互联。
        DDA无线协议功能特点包括在宽频中可以自动选择频段、拥有中继路由算法技术,在同网中业务密集时,相互无干扰,且通讯可靠性≥99.9%,在星网混合形中,最大节能数约达40万节点,整个网络通讯数据带有加密码和鉴权技术,不同节点数通讯距离在室内约达≥100米、室外≥1000米、无障碍≥10公里,每个节点上休眠功耗最低可达到1-2uA。
应用
        DDA技术可应用于各行各业,如工业4.0,中国制造2025,互联网+,万物互联,智慧城市,智能社区,智慧园区,智能大厦,智能路灯,智能停车场,工业环保节能网,智能电网,智能医疗、智能农业、智能家庭、城市环境监测等。
技术特点
        采用双向跳频无线传输技术
        可以加载中继算法
        采用无线信道加密配合算法
        采用时分复用配合技术
        采用时隙竞争配合技术
        采用频分复用配合技术
        采用业务优先级配合算法
        采用能量意识配合算法
        采用QoS配合算法

特性参数

序号

参数

取值

备注

1

通讯接口

UART

波特率为921600bps

2

工作电压

2.8~3.6V

3

工作电流

平均工作电流:120mA[1]

Max270mAMin70mA

4

工作温度

-40~+85

5

发射功率

+1dBm~+20dBm

软件可设置

6

接收灵敏度

-119dBm

7

频率范围

470~510MHz

软件可设置

8

频率带宽

100KHz

9

传输速率

50Kbps

引脚描述

编号

引脚定义

方向

描述

备注

1

TEST1

-

备用引脚1

2

TEST2

-

备用引脚2

3

TXD

O

串口输出引脚

4

RXD

I

串口输入引脚

5

KEY

I

外部按键

暂无功能,备用

6

LED

O

运行指示灯

暂无功能,备用

7

RESET

I

复位引脚

负脉冲有效,脉冲宽度需大于1s

8

GND

-

电源地

9

VCC3.3V

-

电源3.3V

10

TEST3

-

备用引脚3

11

TEST4

-

备用引脚4

12

ANT2

-

天线引脚2

13-17

NC

-

固定引脚

18

ANT1

-

天线引脚1
